Компания Xian Putai Electric Motor Equipment Co., Ltd. является одним из ведущих производителей и поставщиков двигателей прокатного стана tdmk в Китае. Если вы собираетесь купить одобренный CE двигатель прокатного стана tdmk, добро пожаловать на получение прайс-листа на нашем заводе. Вся продукция по индивидуальному заказу отличается высоким качеством и низкой ценой.

Основные технические параметры

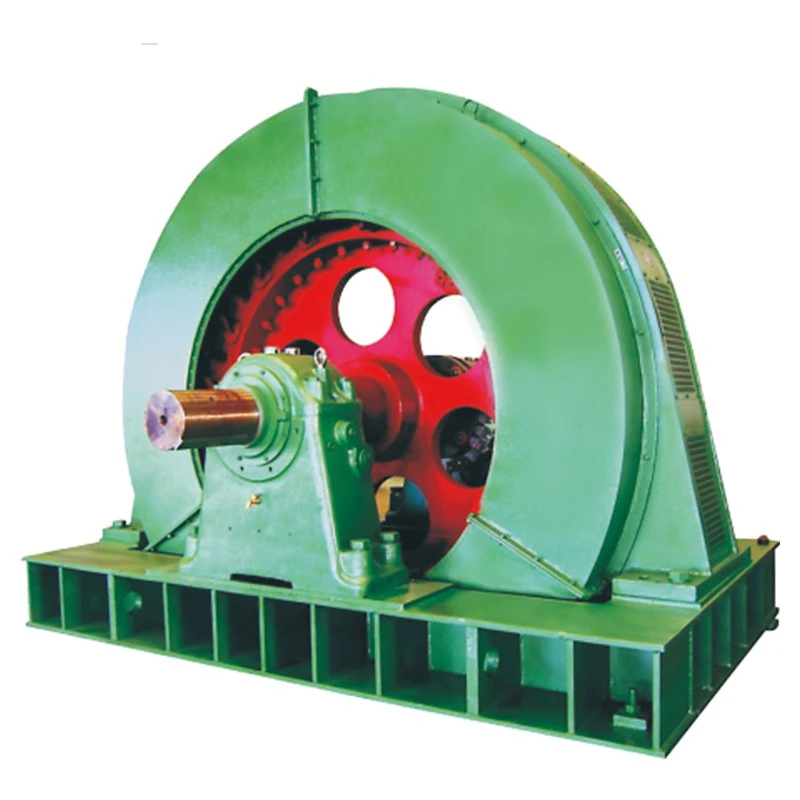

TDMK Rolling Mill Motor

Размер кадра	1400~3250 мм
Мощность	280кВт~2000кВт
Напряжение	3000V, 3300V, 6000V, 6600V, 10000V, 11000V
поляки	32P,36P,40P
Скорость	250 об/мин; 200 об/мин; 187,5 об/мин; 167 об/мин; 150 об/мин; 100 об/мин
Метод охлаждения	IC01
Степень защиты	IP00, IP20
Класс изоляции	Б(130 градусов), Ф(155 градусов)
Долг	S1
Тип монтажа	ИМ 7311
Среда	мало пыли, нет пара, нет кислоты, нет щелочи в воздухе

ТМДК Введение

Двигатель прокатного стана серии TDMK специально разработан для систем привода шахтных мельниц и изготовлен строго в соответствии с Техническими спецификациями JB/T 1473-2000 для больших трехфазных синхронных двигателей переменного тока для горнодобывающих заводов. Двигатели идеально подходят для использования внутри помещений, подходят для применения на высоте не более 1000 м, температуре окружающей среды ниже или равной 40 градусам, низкой концентрации пыли, отсутствии пара, кислоты, щелочи или других агрессивных газов, что обеспечивает надежную работу в суровых горнодобывающих условиях.

Электрические характеристики

Двигатели прокатного стана рассчитаны на частоту 50 Гц и коэффициент мощности 0,9 (ведущий), имеют номинальное напряжение 6 кВ или 10 кВ, а версия на 3 кВ доступна по запросу. Допуск номинального напряжения синхронного двигателя для горнодобывающей отрасли составляет ±5%, что обеспечивает гибкость при различных условиях сети.

Механические и конструктивные особенности

Двигатель серийного прокатного стана в стандартной комплектации имеет корпус IP00 (IP20, IP44, IP54 опционально) в сочетании с методом охлаждения IC01 (IC37 ICW37 опционально) и конструкционным/монтажным типом IM731, что обеспечивает совместимость с системами привода крупных мельниц. Двигатель оснащен цилиндрическим валом, вращающимся против часовой стрелки, если смотреть со стороны контактного кольца (опционально по часовой стрелке). Вал не должен воспринимать дополнительные радиальные или осевые силы при соединении с мельницей через муфту.

Возбуждение и запуск

В системе возбуждения синхронного электродвигателя с постоянными магнитами переменного тока используется тиристорное устройство возбуждения, обеспечивающее стабильное управление магнитным полем. Разрешен прямой пуск при полном-напряжении; для сетей со строгими ограничениями доступен запуск с пониженным-напряжением. Пусковой ток уменьшается пропорционально напряжению на клеммах, а пусковой момент уменьшается пропорционально квадрату напряжения на клеммах, что оптимизирует пусковые-характеристики при различных условиях нагрузки.

Система проводки и подшипников

Статор имеет шесть отходящих выводов с маркировкой U1, V1, W1, U2, V2, W2, выведенных через высоковольтные резиновые кабели в нижней клеммной коробке основания. В базовых подшипниках используются масляные -кольцевые или композитные подшипники с изолирующими прокладками между подшипником и опорной пластиной для предотвращения повреждения током вала, что значительно продлевает срок службы. Для применения с пневматической муфтой вал по запросу может быть изготовлен с перфорированной конструкцией.

Области применения

Информация для заказа

Сценарий заказа

Требуются полные данные и технические параметры

Замена существующих двигателей

Для проектов, предполагающих замену существующих двигателей, клиенты должны предоставить фотографии заводской таблички оригинального двигателя с высоким-разрешением, полноформатные-изображения узла двигателя, чертежи установки и сборки, а также исходный лист технических параметров.

Технический отдел завода будет использовать эти фотографические доказательства и исходные данные для точной проверки условий эксплуатации, определения подходящей индивидуальной модели двигателя, обеспечения полной совместимости и составления точного производственного предложения.

Интеграция с новым оборудованием

Для проектов, предполагающих интеграцию двигателей с новым оборудованием, необходимо предоставить подробную информацию об условиях эксплуатации и технических параметрах. Сюда входят рабочее напряжение, номинальная мощность, рабочая скорость, частота источника питания, размер корпуса, метод охлаждения, класс изоляции, метод подключения проводов, метод запуска, сопутствующее приводное оборудование, конкретное промышленное применение и температура окружающей среды. Кроме того, необходимо четко указать конкретные требования к аксессуарам и запасным частям,-таким как нагреватели, датчики температуры, датчики вибрации, датчики скорости и энкодеры-.
